ROTYX Vääntölaite

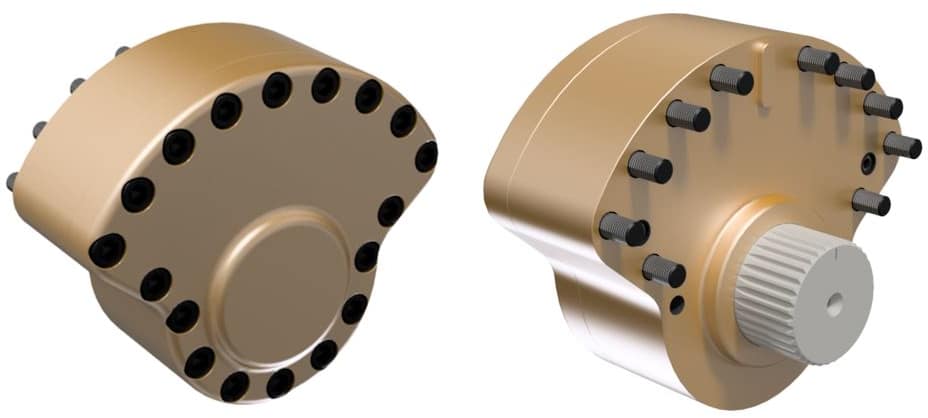

ROTYX – Vääntölaite

  • Kompakti rakenne ilman hydrauliletkuja
  • Patentoitu siipimallinen hydraulinen vääntölaite
    • Suuri vääntömomentti pienessä koossa
    • Kallistusvoima vakio koko käyttöalueella
    • Ei hammaspyöriä eikä rasvattavia tappeja
  • Yksinkertainen rakenne, helppo huoltaa

Toimintaperiaate

  • Siipiakseli jakaa painekammion kahteen osaan
  • Kammioiden välinen paine-ero luo vääntövoiman
  • Kallistusvoima välittyy laitteeseen uritetun akselin välityksellä

Tekniset tiedot

  • Kallistusmomentti
    • S-koko: 21 kNm
    • M-koko: 30 kNm
  • Kallistuskulma: 2×50 astetta
